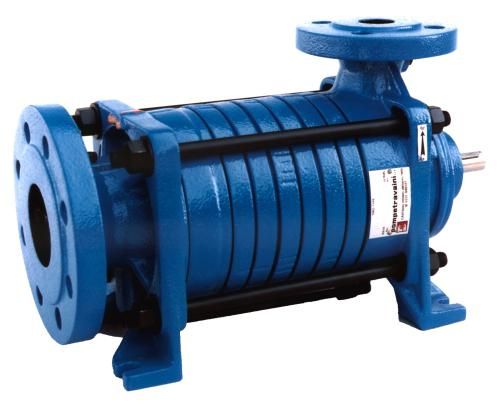

Pompetravaini pašuzsūcošie daudzpakāpju centrbēdzes sūkņi TBA

"Pompetravaini" TBA sērijas sūkņi ir daudzpakāpju pašsūcoši centrbēdzes sūkņi ar “zvaigznes” tipa darba ratu. TBA sērijas sūkņiem ir tāds pats ražīgums, konstrukcija un darba raksturlielumi kā TBH sērijas sūkņiem. Sūkņu komponentes ir savstarpēji aizvietojamas, kas būtiski samazina nepieciešamo rezerves detaļu skaitu šo divu sēriju sūkņiem.

Ražīgums:  līdz 35 m³/st.



Spiediens: līdz 40 bar



Pielietojums:
• verdošie šķidrumi
• agresīvi šķidrumi, šķīdinātāji
• šķidrumi ar gāzu klātbūtni, sašķidrinātās gāzes (piemēram, sašķidrinātā naftas gāze)
• citi sarežģīti pielietojumi



Šiem sūkņiem ir papildus centrbēdzes pakāpiens uzsūkšanas pusē. TBA sūkņiem ir ļoti zems NPSH un tie īpaši labi der verdošo šķidrumu pārsūknēšanai un sarežģītiem pielietojumiem.
Šī konstrukcija īpaši labi der šķidrumu ar gāzu klātbūtni  un sašķidrināto gāzu (piemēram, sašķidrinātā naftas gāze) pārsūknēšanai.

Sūkņa konstrukcija. Pašsūcoši TBA sērijas sūkņi izmanto šķērskanāla principu. Atvērts “zvaigznes” tipa darba rats ir hidrauliski sabalansēts un novietots starp plāksnēm ar uzsūkšanas un iesūknēšanas portiem, kuri kopā ar to veido vienotu sūkņa pakāpi. Pakāpes ir samontētas secīgi, nodrošinot proporcionālu spiediena paaugstināšanu pie konstantas tilpumpadeves.
